건설기계설비기사
2015년도 3회차
제5과목 건설기계일반 풀이 및 해설
[1번] 다이렉트 드라이브 변속기가 장착된 무한궤도식 불도저가 작업 중에 과부하로 인하여 작업속도가 급격히 떨어졌으나 엔진 회전 속도는 저하되지 않았다고 하면 우선 점검할 장치는?
① 내연기관
② 변속기
③ 메인 클러치
④ 최종 구동장치
[1번 풀이] 문제에서 '작업속도가 떨어짐', 하지만 '엔진 회전 속도는 그대로'라는 힌트를 통해서 ③번 '메인 클러치'가 정답임을 알 수 있습니다. 이때, 메인이라는 단어를 제외하고 '클러치'라는 단어로만 적혀도 정답입니다. 클러치는 엔진의 동력을 바퀴로 전달하는 부품 중에 하나인데, 이것을 통해서 엔진의 동력을 전달하지 않을 수도 있고 전달할 수도 있는 것입니다.
그래서 메뉴얼 자동차의 경우에 기어를 변속할 때에 엔진의 동력을 끈기위해 클러치를 밟고나서 기어를 변속하고 다시 클러치를 밟은 발을 놓아주는 것입니다.
 |
| 클러치의 원리 (출처) |
이때, ①번 '내연기관', ②번 '변속기', ④번 '최종 구동장치'는 문제에서 '엔진의 회전속도는 그대로'라고 하였으므로 정답이 아니게 됩니다.
[2번] 굴삭기에서 버킷을 떼어내고 부착, 사용하는 착암기는?
① 스토퍼
② 브레이커
③ 드리프터
④ 잭 해머
[2번 풀이] 굴삭기는 일반적으로 버킷을 달고 작업하는 기종입니다. 이때, 굴삭기에 착암기를 단다는 것은 '브레이커'를 단다는 말과 동일합니다. 아래 사진을 보시면 한방에 이해가 가실 겁니다.
 |
| 굴삭기 착암기 = 브레이커 예시 (출처) |
[3번] 크레인 붐에 부속 장치를 붙이고 드롭 해머, 디젤 해머 등을 사용하여 말뚝박기 작업에 사용되는 것은?
① 콘크리트 버킷
② 파일 드라이버
③ 마그넷
④ 어스 드릴
[3번 풀이] 크레인에 '해머'를 달고 '말뚝박기' 작업을 하는 것은 '파일 드라이버'입니다.
 |

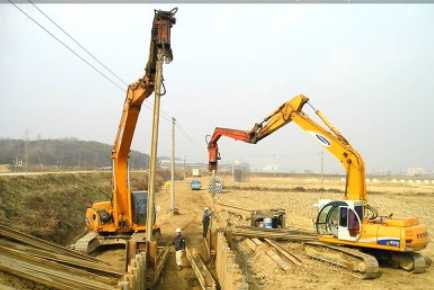

| 파일 드라이버 예시 (출처) |
[4번] 스트레이트 도저를 사용하여 산허리를 절토하고 있다. 도저의 견인력이 20kN이고, 주행속도가 5m/s이면 이 도저의 견인동력을 몇 kW인가?
① 100
② 120
③ 1000
④ 1020
[4번 풀이] 동력은 '힘 x 속도'로 구할 수 있습니다. 아래와 같이 간단하게 풀이가 가능합니다.
단, 문제에서 견인력을 kN으로, 속도를 m/s로 주어졌고 문제에서 묻고자하는 단위가 kW이기 때문에 그대로 곱해준 것입니다. 만약에, PS로 구하라고 하였다면, 위 값을 735로 나누어줘야합니다.
 |
| 스트레이트 도저 예시 (출처) |
[5번] 아스팔트 피니셔의 주요장치 중 덤프트럭으로 운반된 혼합물을 받는 장치로서, 덤프트럭에서 혼합물을 내리는데 편리하도록 낮게 설치되어 있는 것을 무엇이라 하는가?
① 탬퍼
② 피더
③ 스크리드
④ 호퍼
[5번 풀이] ④번 '호퍼'가 정답입니다. 호퍼는 덤프트럭으로 운반된 혼합재를 저장하는 용기입니다.
 |
| 호퍼 예시 (출처) |
 |
| 스크리드 예시 (출처) |
[6번] 증기사용설비 중 응축수를 자동적으로 외부로 배출하는 장치로서 응축수에 의한 효율 저하를 방지하기 위한 장치는?
① 증발기
② 탈기기
③ 인젝터
④ 증기트랩
[6번 풀이] 정답은 당연히 ④번 '증기트랩'입니다. 증기트랩이란, 말 그대로 증기를 막는(트랩 trap, 덫, 올가미, 함정의 의미) 것입니다.
증기보일러에서 발생한 증기가 일을 하고나서는 응축수가 됩니다. 이때 응축수는 밖으로 자동 배출시키고 증기는 차단(트랩)하는 역할을 하는 장치입니다.
 |

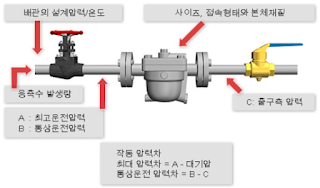

| 증기트랩 예시 (출처) |
[7번] 대규모 항로 준설 등에 사용하는 것으로 선체에 펌프를 설치하고 항해하면서 동력에 의해 해저의 토사를 흡상하는 방식의 준설선은?
① 버킷 준설선
② 펌프 준설선
③ 디퍼 준설선
④ 그래브 준설선
[7번 풀이] 문제에서 '펌프를 설치'한다는 힌트로 ②번 '펌프 준설선'이 정답임을 알 수 있습니다.
 |
| 펌프 준설선 (출처) |
[8번] 붐의 끝단에 중간 붐이 추가로 설치된 기중기이며, 작업 반경을 조정하면서 작업을 하게 되어 아파트, 교량 등의 건설 공사시 적합하고 경사각도에 따라 작업 반경과 인상느으력의 차가 발생하는 기중기는?
① 집(jib) 기중기
② 트럭 기중기
③ 크롤러 기중기
④ 오버헤드 기중기
[8번 풀이] ①번 '지브(jib) 기중기'가 정답입니다. 지브가 달린 크레인(기중기)으로 수직축을 중심으로 원을 그리며 돌아서 선회크레인이라고도 하며, 대차 위에 설치하여 회전하거나 경사각을 변화시키며 하역합니다.
 |
| 지브(jib) 크레인 예시 (출처) |
[9번] 건설기계의 규격표시 방법으로 클린 것은?
① 덤프트럭은 최대 적재중량(ton)으로 표시한다.
② 지게차는 최대 들어올림용량(ton)으로 표시한다.
③ 불도저는 표준 배토판의 길이(m)로 표시한다.
④ 로더는 표준 버킷의 산적용량(m^3)으로 표시한다.
[9번 풀이] 우선 정답은 ③번 입니다. 불도저는 자중(kg, ton)으로 표시합니다.
그리고 '표준 배토판의 길이(m)'로 표시하는 장비는 '모터 그레이더(토공대패)'입니다.
[10번] 기계부품에서 예리한 모서리가 있으면 국부적인 집중응력이 생겨 파괴되기 쉬워지는 것으로 강도가 감소하는 것은 무슨 현상인가?
① 잔류응력
② 노치효과
③ 질량효과
④ 단류선
[10번 풀이] ②번 '노치효과'는 '노치 = notch = 모서리' 라는 뜻의 노치에서 발생하는 효과를 보고 말합니다. 부품에서 예리한 모서리가 있으면 국부적인 응력집중현상이 일어나게 되는데, 이것을 보고 노치효과라 말합니다.
①번의 '잔류응력'은 재료가 변형되고 힘이 제거된 이후에 남아있는 내부 응력을 보고 말하며,
③번의 '질량효과'는 주로 담금질에서 나타나는 표현입니다. 질량이 크면 클수록 담금질 후에 냉각되는 시간이 길어짐으로써 질량의 효과가 있다는 표현으로 사용되는 것입니다. 반대로 질량이 작을 경우엔 냉각속도가 빨라져서 담금질 속도가 빠르다, 담금질이 용이하다 라고 말합니다.
